расчет рупора трактрисы



В этой статье я расскажу как рассчитывать рупор тракт рису программой tractrix12. Отличие трактрисы от экспоненты в угле раскрытия, это хорошо видно на рисунке ниже:

На вид самым оптимальным была бы гипербола, но ее почему то некто не делает, наверное очередная загадка акустики.  Если вам надо озвучить дискотеки или кинотеатр берите экспоненту, она дальнобойная, трактриса хороша в ближнем поле, то есть для квартиры.
Мне нужен рупор для спаренных трехдюймовых динамиков
ALTEC lansing, этим определились размеры горла рупора, то есть 7 на 15 см. Сразу же посчитаем и размеры устья, максимальная ширина 40см, остается посчитать высоту. Для этого 15/7=2,1428, это отношение высоты к ширине. Осталось посчитать само горло: 40/2,1428=18,6.... грубо говоря 18, тут не критично.
Теперь сама прога, вот скрин


Для тех кто не силен в английском поясняю: Low freq частота обреза, ниже спад, Length длинна рупора, влияет больше на скорость на расчета, чем на результат, Namber of sides число сторон, это вообще бесполезная величина, можете написать туда хоть свое имя, Calculated min length это минимальная длинна, тоже бесполезная вещь, мне вот по этому параметру предложили взять настройку в 150 герц, это рупор длинной в 57см и шириной в 70, не многовато для десятисантиметрового динамика? И вообще, аффтор этой программы наверно хотел слудить себе из жести рупор для патифона, а расчет для внешнего сходства. Ну да ладно, у нас другие цели, и на том спасибо.
После введения данных щелкаем калькулейт и ставим галочку в
Show calculation, открывается окошко:


Где Х длинна, с устья почемуто, радиус, круга  причем, Area площадь, остальное неведомая фигня, которая пригодиться при расчета патефона. Маленькая хитрость, чтоб лист не получался бесконечно длинным, в поле длинна рупора надо ввести число 19.  Значит у нес есть три переменные длинна рупора, площадь на заданной длине и частота среза. У меня частота не критична, зато есть максимальный размер устья и горла, переводим все в площадь: 15*7=105 и 40*18=720. Теперь методом научного тыка подбираем частоту среза пока площадь на длине  0,00 не станет равно нужной, в моем случаи частота оказалась 361, вот и отлично, у меня срез планировался под килогерц.

Как видите площадь горда(самая верхняя цифра) примерно ровна заданной площади устья. Теперь дело за малым, ищем нужную площадь устья, она сидит где то между 98 и 113, на длинне 10-11, хорошо, раскрыв большой, верха будут простираться высоко.
Осталось высчитать размеры сторон из площади:
1)sqrt509=22,5
2)sqrt409=20,2
.
.
.
10)sqrt113=10,6
На словах извлекаем корень из округленной площади, так мы получаем сторону квадратного рупора, но у нас не квадрат, значит полученные результаты надо умножить и разделить на корень из найденного ранее коэффициента 2,1428, то есть на 1,4638
1)22,5*1,4638=33 22,5/1,4638=15,4
2)20,2*1,4638=29,5 20,2/1,4638=13,8
.
.
.
10)10,6*1,4638=15,5 10,6/1,4638=7,2
Программу можно скачать по адресу http://audiohi-fi.narod.ru/programs/tractrix12_v20.zip



вторник, 13 марта 2012 г.

бас шейкер


В этой статье речь пойдет об приборе для передачи эффекта землетрясения фильмах-катастрофах. Некоторые ставят для этих целей киловаттные сабы, да и системы в целом, но лично я смотрю фильмы по ночам и просто берегу слух. Для этих целей и нужен шейкер который крепиться к дивану и трясет его под басы.
Конструкция прибора проста, магнитная система динамика(я взял старый автомобильный лопух)подвешена на двух плоских пружинах, а катушка жестко прикручена к основанию. Катушку оставил родную без перемотки, так как большая мощности не требовалась, кому надо чтоб при очередном взрыве их подбрасывала до потолка пусть мотают сразу на латунную ленту толщиной в 0,3 мм  и паяют ее на основание, на котором она держится. Поскольку я объясняю очень запутанно выкладываю чертеж и пару фоток.

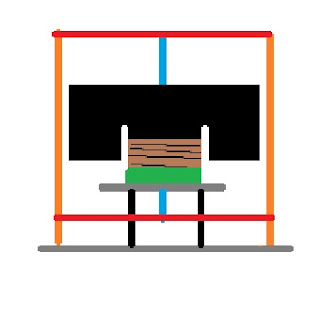

Разъясняю что где: черный магнит, он на крепиться голубым болтом  к красным шайбам, коричневую катушка на зеленом каркасе крепиться к серой площадке из немагнитного металла, которая на черных болтах крепиться к основанию, тоже серому. В качестве корпуса я использовал обрезки канализационных труб(не бу) на рисунке оранжевые. Вот фотки вышеописанных деталей







Корзину динамика спилил болгаркой, фейерверк был такой что новый год здесь отдыхает, вам же я советую оторвать всю корзину целиком. Катушку клеил на супер клей с содой, по анодированному алюминию держит вроде нормально, не жалуюсь.  Пружины резал из лицензионных дисков, они самые крепкие, мне хватило двух, если у вас масса магнита по больше можно увеличить количество, можно ставить на одну сторону два три диска, тут симметрия не имеет значения. На последней фотке нижняя часть опорной трубы.

А это уже собранная конструкция, но без верхней трубы и верхней пружины:



а вот вам второй вариант


Такую конструкцию можно назвать однотактной, если у вас есть два магнита конструкцию можно усложнить склеив магниты спинами


Ну и на по следок парочку советов, чем тяжелее магнит тем сильнее трясёт, и тем меньше ход, катушке тоже тяжелее, я ставил килограммовый магнит. Под все гайки во избежании раскручивания следует положить гравий, законтрогаить, или просто капнуть супер клея, как я и сделал. На шейкер нельзя подавать синусоиду низких частот, он без проблем переживет самый мощный взрыв в любом фильме на двухсот ваттах громкости, но синус в 20 герц на тридцати ваттах будет для него смертелен. Обязательно надо отрезать весь лишний диапазон частот, резать вторым, а то и четвертым порядком под 100-150 герц. Керн для лучшего охлаждения катушки стоит смазать термопарой. Ну и конечно же жесткое крепление к дивану, и лучше всего если и сам диван будет шататься не слабо, тогда эффект будет максимальным.
