Правильная замена подвесов,ремонт динамиков

В это в коротком видео уроке вы можете научиться как правильно менять подвесы на динамиках 75гдн,по этой методике также можно менять подвесы и на других динамиках,понравилось ставь лайк.Приятного просмотра


четверг, 24 октября 2013 г.

Усилитель на LM3886.

Краткий рассказ с картинками как про простой усилитель на LM3886 в стандартном включении. Никаких секретных схем, изощренных технических решений, просто взял и сделал схему из датащита. Могу лишь похвастать тем, что все неполярные конденсаторы были закуплены полипропиленовые. Набор электролитов больше из экономии, чем для практической цели, ужатая плата из-за дефицита текстолита, принудительное охлаждение обусловлено примененным радиатором, радиатор, трансформатор и корпус из того что было. И собственно фото.






  Выходные разъемы были переточены под провода:


В схему введена дополнительная опция исключения проходного конденсатора, при нынешней системе влияния на звук не выявлено:

В заключение о результате. Получилось на редкость неплохо, звук ровный, четкий, прозрачный и холодный, в общем как и полагается хорошему камню. В будущем возможно заменю провода на более толстые и одножильные и возможно навешаю еще с десяток микрофарад пленки непосредственно на плату, но это в будущем, на данный момент доволен и этим.


четверг, 27 июня 2013 г.

Самодельный супертвитер.

Ранний завал высоких частот одна из основных проблем по которой бумажные пищалки применяются все реже. Некоторым хватает полки до 15 килогерц(а большинство бумажных пищей играет примерно столько), а некоторым и 20 мало. Для таких целей и придумали маркетологи супертвитеры. Большая часть таких изделий представляют из себя купольную пищалку и рупором, цены при этом колеблются от копеечных до нездоровых. Поскольку покупать фуфел не хотелось, а тратить деньги темболее, решил изготовить некоторую пародию на сабж. Цели были следующие:
1)Потратить как можно меньше средств и материалов.
2)Получить полку по крайней мере до 20 килогерц(у большинства изделий она за 35 переваливает).
3)Чувствительность не ниже 90дб.
4)Сравнительно магазинный вид.
Любое изготовление динамика начинается с поиска подходящей магнитной системы. Из всего имеющегося хлама я выбрал самый большой магнит при диаметре керна 13мм. Ими оказались какие-то пищалки от авто блинов. В комплекте также прилагалась катушка на каптоне, по истине дубовая шайба и своего рода корзина. Вот вокруг этого всего супертвитер и строился. А построить нужно было рупор. Образующая была выбрана трактриса. Чтобы рупор играл по выше, нужно либо настраивать его на высокую частоту, либо делать его длинным, что в свою очередь ведет к уменьшению площади горла. Оба решения компромиссны, да к тому-же обратно пропорциональны. Если настраивать рупор на высокую частоту, он получается очень маленьким по размеру, согласитесь, дудка с наперсток выглядит не серьезно. Так что высокая частота настройки отпадает. В тоже время если делать узкое горло, то оно скорее всего окажется меньше диаметра купола, а сделать купол в пять миллиметров технический сложно. Но выход есть. Закрыть мембрану телом Венте(пулей), так, чтобы горло рупора создавалось разницей диаметров тела и корпуса рупора. А вот подбирать форму пули и рупора пришлось методом научного тыка. Из площади реального рупора вычиталась расчетная площадь рупора и получалась площадь пули. Перебирая площадь реального рупора, на глаз выбиралась наиболее оптимальная форма пули. Когда есть все размеры можно преступить к изготовлению рупора. Идеальный рупор должен быть бесконечно твердый, бесконечно гладкий, абсолютно глухой  и бесконечно длинный. Наиболее дешевым подходящим для этих целей оказался гипс. Намучился я с ним знатно. В прочем изделия получаются вполне качественные, да и обрабатывается легко. Маленький секрет, разделять заготовки при отливке лучше всего тонким слоем силикона, с парафином все гораздо сложнее. После отливки покрыл заготовки разведенной в ацетоне эпоксидкой и немого отполировал. Затем пару тонких слоев краски и готово.
Также пришлось переделывать шайбу. По моей концепции шайба должна быть очень легкая, сравнительно мягкая и что-бы не резонировала. Оптимальный вариант шелк пропитанные клеем БФ. Форма шайбы полутор, считаю такую форму оптимальной для вч динамикав, но только при случаи что не нужен большой ход.
Мембрану собирался изготавливать из меди методом гальванопластики, но возникли проблемы с реактивами, так что пришлось отливать из растворенного пенопласта. Рецепт простой, смешиваем ацетон с бензином в пропорции 1 к 3, и добавляем пенопласта до нужной консистенции, и получаем отличный напалм. Раствор лучше делать по жиже, примерно как масло, и наносить на форму тонкими слоями несколько раз подряд. В толстом и густом слое при испарении растворителя образуются пузырьки.
Вот сопсна весь процесс:







Теперь о результатах. В общем вышло не плохо, но рассчитывал немного на большее. В поставленные задачи кажись вписался. Ачх измерить нечем, но 20кгц на слух вроде тянет, про больше не скажу. Не буду говорить что при включении появился воздух, сцена стала бесконечной, стало слышно то чего нет на записи... Нет, такого говорить не буду, так как их нужно очень точно состыковать с остальными полосами, а это не так то просто. Потому что на одних записях добавляются тот самый воздух, тарелочки прочищаются, а на других лезет кислота. Это основная проблема супертвитеров. В целом время потраченным зря не считаю, но больше за такое не возьмусь, и делать такое тоже никому не советую, не стоит оно этих трудов.

воскресенье, 19 мая 2013 г.

Немецкие пищалки ISOPHON HM10 RFT. Краткий обзор.

Давно прицеливался на винтажные пищалки, что-то эдак редкое, именитое, а что может быть круче чем фашистский твитер от  телефункена. Вот на них свой выбор я и остановил, отзывы про них радужные, цена отнюдь не кусается, как ни как бренд. Заказывал с Ebay'а, пришло без приключений, упаковано тщательно, качество идеальное, как будто только со склада, порадовало что в комплекте была авторучка.
Пару слов о конструкции. Сделано добротно, бумага выше всех похвал, магнит в меру солидный , чувствуется что вещь, приятно держать в руках. Образующая конус, подвес по истине дубовый, пальцем с трудом продавливается, но дифф при этом не гнется ни капельки, умели же раньше делать. Корзина отличилась повышенной звонкостью, по колокольности советский 3гд31 нервно курит в сторонке, зато есть другой замечательный нюанс, в корзине есть два не самых маленьких отверстия закрытых войлоком, что исключает любую компрессию, сейчас так уже никто не делает.

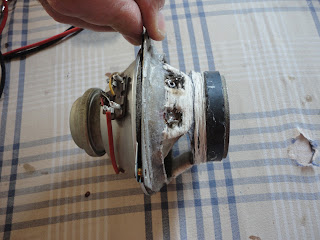

Вот как все выглядит и по сравнению с переделанным 3гд31(скоро и про него расскажу):





Ну и в заключение о звуке. Сразу после включения не понял как играет, интересное чувство, потом послушав по больше(мож дины прогрелись???)стало ясно что сцена приобрела другой вид, как-бы по центру и в глубь. Сразу вылез серьезный недостаток, чересчур узкая диаграмма направленности, лично я при прослушивании музыки аэробикой не занимаюсь, но тут все на столько серьезно что если просто даже повернуть голову то один из динамиков просто пропадает, в прочем не нужно забывать что я слушал в ближнем поле, мониторы стояли на столе. Дальше плюсы, разрешение на верхах чудесное, хоть я слушал на крайне дерьмовом усилке, и источник никудышный, но тем не менее очень понравилось, также не наблюдается абсолютно никакого недостатка в верхних частотах, хоть обещанный завал и 15 кгц, да и я любитель диапазона по шире, но нет, всего хватает, не убавить не прибавить, нечто подобное наблюдалось и на 5гдш, но там полоса всеж по шире будет. Снова о недостатках, сч диапазон был скромен и беден, там ничего хорошего не наблюдалось, раздел был первым порядком немного за три килогерца. Вывод: отличные динамики с достойным звуком за вменяемую цену, но, в своем диапазоне. Лично мне понравилось, следующий в списке покупок восьмидюймовый телефункен.

понедельник, 18 марта 2013 г.

Внедрение виброплаты в наушники.

В последнее время решил изучить конструкцию "торнадо". Почитал форумы, "жаркие" посты от Валентина Клюдта, но сей пост не об этом. Есть в торнадо такая интересная штучка под названием виброплата, а позже появился и подвес за центр масс, и по описанию аффтора этой конструкции любой динамик будучи подвешенный за него приобретает сферическое звучание. Но это все начитанно с форумов. Вот я и решил проверить сей эффект в наушниках. Поскольку подвешивать за центр масс нечего, а плату негде разместить, был выбран вариант по проще-виброразвязка.
Требования к конструкции предъявлялись следующие:
1)Давать развязку
2)Не касаться диффузора
3)Минимально поднимать капсюль над поверхностью
4)Шов должен быть герметичен
В общем посадил я капсюль на силикон через прокладку из кухонной тряпки(суровый аналог войлока). Вот тройка фото для лучшего понимания:





Описывать то что я услышал не буду, скажу только что различия были мало заметны и не в пользу виброразвязки. Так что все вернул на место-залил термоклеем.

четверг, 22 ноября 2012 г.

моно-проигрыватель дисков по мотивам телефункена. часть первая. динамик

Для начала расскажу что это будет за конструкция, а будет это проигрыватель дисков который предназначен для создания красивого фона, тоесть включить-и заняться работой, или просто раслабеться и отдохнуть под спокойную музыку. Одним словом звучание должно быть комфортным и ненавязчивым. О том как этого добились инженеры телефункена подробно описано в статье. Ну и я решил сделать нечто похожее, а идея построения такая: диффузор из непресованной бумаги, магнит АЛЬНИКО, короткая катушка, жесткий подвес, нижний подвес паук, верхний ткань, образующая диффузора экспонента, короткая катушка и по возможности пользоваться природными материалами.
В качестве корзины и мс были взяты остатки старого нч динамика сони от транзисторного приемника семидесятых годов. Диффузор был изготовлен из коры кипариса(50%)подкорки тогоже кипариса(35 гдето)и тонких и коротких волокон из плодов неизвестного дерева с листьями как у клена в количестве процентов 15, на вид эти волокна напоминают одуванчик, но в каждом плоде их несравнимо больше чем у одуванчика.
Масса диффузора при диаметре 125мм была выбрана 1,3 грамма. Ставить рекорды по минимальной массе я не планировал, диффузор хотелось получить с довольно большими потерями, да и выкладывать очень тонкий слой бумаги вилкой не очень удобно. В конечном счете диффузор вышел очень толстым, что меня в принципе не очень волновало, так как у меня была заданная масса, но все же можно было с легкостью опустить массу до одного грамма, а при улучшенном способе выкладки и до 0,8(при отливки на сетку думаю и 0,4 отлилось, вот только кому нужна кипарисовая туалетная бумага?).
Замешивал бумагу на растворе камеди, тоесть не совсем замешивал, так как считаю что замес бумаги сразу на клею это пустая трата клея(к тем кто мешает на пва или декстрине это не относится, так они концентрированные и не дефицитные). Если клей все таки слабый и дефицитный(как например камедь) то лучше всего замес делать на кипяченой воде, а клеем обильно полить уже выложенную бумагу. Разумеется клей нужно развести до нужной концентрации. Сушка заняла чуть больше суток. Дифф вышел толстым, средней жесткости, на ощупь похож на больше шерсть чем на бумагу.





Далее по списку центрирующий паук. Пытался изготовить гетинакс и текстолит-не та жесткасть, современная эпоксидка в шприцах мягкая, суперклей от нее тоже не далеко ушел. Рещил сделать из шпона, а так как шпона найти ну удалось была расслоена трехмилиметровая фанера. Ну как сказать расслоена, были сточены все слои кроме одного, так как клеилась она скорее всего на бакелит. Вырезать паук из шпона не представляется возможным, так как шпон скручивается, трескается и мягкий к тому же. Что бы избавиться от вышеуказанных косяков шпон был склеен поперек волокон(да простят меня краснодеревщики за мой кривой русский язык). Клеил на титебонд под прессом. После склейки нужные свойства древесины были получены и без особого труда был вырезан паук. Паук Лихницкого.
На многих форумах пишут что свойства центрирующих изделий из природных материалов нестабильны в следствии изменения влажности и других внешних факторов, так что паук был пропитан раствором живици в керосине. Вот он на фото с уже приклеенными демпферами.

Катушка была намотана на обычной принтерной бумаге, предварительно сильно ошкеренной и пропитанной клеем бф.Масса катушки вышла 0,7 грамма.
Подвес сделан из плотной но тонкой ткани, к сожалению с сортах тканей я не разбираюсь. Ничем не пропитанная
Дин собирался на бф, проводники зк выведены по лапам паука, тем самым минимум спаек,ну вот что вышло.



Ну и в заключение как полагается о звуке. Ничего такого сверхнового я не услышал, звук ровный, достаточно детальный, никаких заметных перекосов нет, звучит достаточно натурально, в общем обычный ничем не выдающийся динамик, для моих целей вполне подходит, посмотрю чего можно будет добиться с помощью усилка. Но есть все же два момента на которые хотелось бы обратить внимание. Во первых это чувствительность, она оказалась на порядок меньше чем планировалось, в районе 90 дб, скорее всего альнико подсел от времени, или от неосторожного хранения. И второе это бас, а вот это меня удивило, маленький динамик басит очень не слабо, 70 в полку как минимум. На этом пока все.
Продолжаю работать.

пятница, 2 ноября 2012 г.

планы на будущее

Вот решил составить список того что планирую изготовить в будущее время. Эдакий план на пятилетку.

1)Поставить более мощные магниты на динамик со сверхвысокой добротностью.

2)Вч на основе 3гд31 с максимально легкой подвижкой(по мотивам сч купольника, но с более широкой полосой).
3)Мониторы на основе 8" и переделанного 3гд31.
4)Ионофон.
5)Моно акустика по мотивам klangfilm на двух двенашках, один на свободном подвесе, другой только с верхним.

6)Двухполоска на винтажных динах под лампу.NEV
7)Щиты на 1гд18 и двенашках нч. NEV
8)Переделать акустику для телевизора в полноценную трехполоску, нч и сч будут на самодельной бумаге, заодно сравню кто круче конус или экспонента.
Ну и насчет усилителей, тут планы не столь обширны,, усилитель для отслушки ламп, и усилитель на основе трансформаторов от ломо у90-2. Заодно нужно собрать цап на TDA1541. На этом пока все. Ждите статей на указанную тематику.

воскресенье, 23 сентября 2012 г.

Самодельные динамики с диффузорами из самодельной непрессованной бумаги

Наконец-то я собрался с силами написать развернутую статью по изготовлению бумажных диффузоров в домашних условиях. Заранее скажу что эти динамики специально разрабатывались для альфа-пата, что и определила их параметры. А параметры были таковы:
Fs-30
Qms-3
Vas-45
Mms-40
Qts-0,3
Qes-0,334
Re-4
Sd-210
Bl-9,5
Расчет велся относительно бл, так как он был известен.
Для начала нужно было найти корзину с магнитом, так как дома такое сделать нереально, да и не к чему. Покопавшись в хламе были найдены два магнита(хотя я их изначально и планировал), и пара не совсем одинаковых корзин, в прочем основные размеры на месте, их и взял. Магниты к корзинам решил приклеить, клеил на эпоксидку, причем обязательно нужно содрать краску с корзины в месте склейки, а то шов будет не прочным.




Теперь диффузор. Главное в диффузоре это правильная форма, а ее не получить без пуасона. Тут можно пойти двумя путями, залить гипсом подходящий дифф, или изготовить самому. Если будете ставить на поток, или просто есть возможность, особенно если делаете тонкие диффузоры, делайте пуасон светопроницаемым, например из плексигласа, так можно контролировать толщину бумажной массы. Ну а у меня возможности нет, и я сделал пуасон из шпаклевки на импровизированном гончарном круге. Хорошо хоть образующая конус, удобно было формировать. Бороздки делал круглым надфилем. Чтоб к пуасону ничего не липло, покрываем его парафином, а с низу лаком.
Теперь самая ответственная часть-бумага. Поскольку динамик нч, а еще точнее суб, то решил сделать бумагу с высоким коэффициентом демпферирования. Для этого в массу были введены армирующие добавки. Но все по порядку.
С начала основная масса. поскольку это саб, взял мелкую целлюлозу, которая являлась довольно хорошим картоном, а в частность обложками от тетрадей. Она какраз не сильно обработанная химикатами, что нам и надо, в России таких тетрадей вроде как нет, так что придется поискать другой источник. Скажем картон у нас есть, нужно его измельчить, в зависимости от длинны волокон можно использовать миксер или кухонный комбайн, чем короче волокна тем суровее можно их молоть. После размола у нас получается такая не аппетитная кашица, хорошо хоть аромат не соответствует внешнему виду.

Теперь эту массу нужно проварить, можно это сделать и на газу в кастрюльке, но я для ускорения процесса пользуюсь автоклавом, это сокращает время варки, один недостаток, в него не насыпеш едкого натра, как я делаю в таких случаях, приходится обходится пищевой содой.


Такая штучка держит без проблем 9 бар, но я больше 6 не поднимаю, нет надобности.
После варки массу нужно хорошенько промыть водой. Лучше всего растворять ее в воде и пропускать сквозь мелкое сито. В бумаге не должно быть примесей и остатка реактивов. После того как бумага промыта ее можно высушить, причем ее нельзя сильно греть, оставить на солнышке допускается.
Самое время заняться армирующими добавками. В моем случаи их две. Сходив в магазин для художников и прочей дребедени, нашел два вида бумаги, с очень длинными волокнами и из волокон ткани, начнем с первого. Лист выглядит так:


Нарезаем его на небольшие квадратики, примерно три на три, заливаем водой и в металлическую банку, для варки. Когда вода закипит можно кинуть немного каустической, или обычной соды, причем совсем немного, концентрация раствора должна быть 3...10%.


Спустя минут 20 сливаем воду, промываем пару раз водой. Чтоб разделить бумагу со столь длинными волокнами даже миксер не подойдет. Зато подойдет плотно закрывающияся, банка, желательно пластиковая. Чтоб волокна разошлись ее нужно хорошенько потрясти, можете поиграть ей в футбол, или другую занимательную игру. Когда закончите с этим этапом еще разок промойте бумагу, и снова варка минут 15, затем снова промывка и готово.
Вот результат:


Вторую часть добавки варим по такому же принципу.



Те, у кого такая бумага не продается, могут попробовать сварить паклю, и прокатиться в ненужных джинсах по бетонной горке.
После того как как все части бумажной массы готовы соединяем все воедино, кладем в банку, заливаем водой, хорошенько "обрабатываем", добавляем клея, и можно отливать диффы. На счет клея, тут кто на что горазд, ну и как будет использоваться дин, тут на выбор, крахмал, пва, камедь, лично я налил титебонда.
Готовую массу выливают в глубокую тарелку, и зачерпывая вилкой выкладывают на пуасон. Помешивать пульпу лучше не как чай, кругами, а тряся вилку в разные стороны, не знаю как это культурно назвать. Выкладывать лучше небольшими порциями, от центра к краю(от катушки)и двигаясь по кругу, до тех пор пока нужное количество массы не будет выложено. Во время выкладки нельзя выпускать воду из массы и даже прижимать ее, можно только немного поправлять вилкой. Выложенная, не отжатая масса выглядит так:
После выкладки нужно выпустить по возможности всю воду. Делается это аккуратно вилочкой зубьями вниз, потихоньку не сильными нажатиями выпуская воду с бумаги. После трех кругов, когда бумага потеряла половину влаги и стала более спрессованна, переходим к губки, также постепенно отделяя воду. Когда и губка перестанет набирать воду, берем туалетную бумагу и промакиваем все остатки, относительно сильно прижимая. Даем высохнуть денек, чтоб наверняка. Если воду не спускать, дифф будет рыхлым, в прочем большому шп это может быть и на пользу, не говоря уже о том что такая бумага будет сохнуть неделю.
А вот результат, масса такого диффа 8,6 грамма, при этом он очень жесткий, толщина бумаги примерно миллиметр.


Ну и вкратце о подвесе, про намотку катушки как нибудь в другой раз. Подвес из ткани, пропитан полимерным клеем "101"(такой был в магазине, где достать -не знаю). Сверху покрываем подвес тонким слоем силикона, и красим, лично я красил из баллончика. Таким рецептом поделился со мной приятель, за что ему респект и уважуха.
И вот конечные фотки:


Дифф красил разведенной тушью с передней стороны. Параметры дина не мерил, все равно от них ничего не зависит, да и так известно что и как, Vas под 50,  Mms в районе 18-20, Re-4, Bl-9,5 исходя из этого уже можно и остальные параметры посчитать.
В заключение как всегда о звуке, а звук мягкий, напористый, ачх до полутора килогерц по +-0,5 дб, басит вполне достаточно и без альфы.
Продолжаю работать...

пятница, 24 августа 2012 г.

Расчет рупора. Часть первая. Рупорный саб.

Начну с краткого разбора принципов работы рупора. В рупоре драйвер нагружается столбом воздуха находящегося в раструбе,  тут происходит трансформация площади в силу, затем по мере расширения рупора происходит трансформация силы в площадь, тем самым мы используем магнитную систему по максимуму. Но эта трансформация происходит только при движении диффузора вперед, при движении назад, динамик ни на что не нагружен, и ход его возрастает существенно, отсюда и меньшая подаваемая мощность, так как динамик начинает бить катушкой об керн. При конструировании нч рупора возникает проблема, которая заключается в огромных размерах рупора. К счастью совсем не обязательно делать рупор в полную величину,  его можно сократить, плата за это пляски ачх, но так как это саб, то его обрежут за долго до того как появятся неравномерности ачх.
Теперь подробнее о расчете, для примера возьмем типичный рупорный дин Beyma 15p1200nd, ниже его параметры. Считать будем рупор-трактрису, так как считается он программой.

Перво наперво считаем площадь горла, от этого зависит нагрузка на драйвер, при черезчур маленькой площади динамик будет перегружен, при большей-недодемпферированным. Формула такая: St=(2pFs*Qts*Vas)/343.  Если менять параметры ктс\вас\вс, то результат почти не меняется, хоть кирпич к диффу привижи, хоть дубовый подвес,все зависит от бл.   Чем меньше площадь горла, тем длиннее рупор, так что если длинна рупора критична, ищите дин с меньшим бл. Что выходит у нас, (6,283*42*0,31*0,084)/343=0,02 квадратных метров, что равно 200 квадратным сантиметрам.
Теперь посчитаем на сам рупор в трактрисе, частоту настройки возьмем 50 герц(большинство рупоров под нее делают). Открываем трактрис, вводим частоту настройки и калькулейт, ищим нужную нам площадь в 200 квадратов. Рупор длинной в два с половиной метра и устьем в два метра, не слабо. Теперь нужно его обрезать, а где именно это сделать нам подскажет формула: Sm=(343/Fc/4)^2/4. При частоте в 50 герц площадь получается 0,7353. Такая цифра лежит на расстоянии 61(без трактриса не поймете). В итоги длинна рупора получается 253-61=192 сантиметра, с устьем 86 сантиметра(квадрат). Как видно рупор стал на порядок скромнее, вот и отлично, что там дальше по списку.
А дальше по списку задняя камера. Тут формула такая: Vb=Vas/(Fc/(Fs*Qts)-1). У нас получается 84/(50/(42*0,31)-1)=29,5.
Ну и в завершение можно посчитать предрупорную камеру, она служит для того чтобы срезать частоты выше определенной, а также чтоб смазать фазу и смягчить атаку, одним словом на вкус и цвет.... Vd=(343*St)/(2pFh), на деле формула такова, например я хочу завал с 300 герц: (343*0,02)/(6,283*300)=6,86/1884,955=0,00363, что по сути 3,63 литра. На этом пока все, обязательно будет продолжение....
