акустика для телевизора


Сегодня я расскажу о небольших колоночках для телевизора. Все началось с того что мне отдали неизвестный напольник с двумя семидюймовыми динамиками. Напольник выглядел ужасно, звучал не лучше, и занимал много места, ну я его естественно разобрал. Передо мной открылась такая печальная картина китайской индустрии. Вот они:

При подробном расмотрении выяснилось что под слоем полимера бумага, ее было решено открыть. Пара надрезов бритвой, и полимер снимаеться как кажура с апельсина. Далее центр и колпачек были пропитанны канифолью в ацетоне, прослушивание выявило довольно неплохую середину и плавный спад после 10 кгц. Надо было вч звено. Пробежавшись по магазинам и так и ненайдя неодной приличной пищалки сгоря зашел в магазин караудио и взял пару насквозь китайских пищалок TE005 dome, звук был отвратительным. Вскрытие показало наличие повышающего трансформатора, конденсатора на 4,7 мкф, пластиковой мембраны и квадратного пьезокристала. Трансформатор решено было перемотать на желозо, пол набора трансформатора от приемкика на канал самое то. Мотал темже проводом, для лучшей передачи вч мотаем так:сначала первая половина первички, потом вторичка и снова первичка. Первички включаем последовательно. Намотка виток к витку. Мембрану для кристала изгатовил из фальги, в качестве формы колпак от 10гд34.



Прослушивание выявило пик на 7 килогерц который звенел ужасно. Поставил фильтр второго порядка, в качестве каркаса подошла балванка от трансформатора который стаял в твиттере. Данные намотки: диаметр каркаса 26мм; высота каркаса 7мм, провод 0,35; два слоя. Схема:


После измерения параметров ТС и расчета в басбоксе остановился на закрытом  ящике 9 литров. Параметры недаю так как динамики неизвестные. Фото:



С правой стороны от колонки трансформатор:

Колонка ожидает самоклейка.



АЧХ:


О звуке, звук очень мягкий, раслабляет, классика идет влет, на металее чегото нехватает маленько, сконцентрироваться на звуке сложно, но если раслабиться то звук нравиться, бас не очень глубокий, но быстрый, сильно концентрирует на бас гитаре, вч яркие, это заслуга большой второй гармоники у твиттера, именно благадаря ей у ламповых усилителей теплый звук. Всем звук нравиться, многие хотели уже купить. Думаю колонки получились удачные.
до новых встреч


расчет экспонентного рупора и фазо корректирующей пули



В этом коротком блоге я расскажу про сверхсекретные расчеты экспоненциального рупора и фазокорректирующей пули. Почему столь разные вещи в одной статье? Просто расчет пули был навеян формулами расчета рупора, в чем связь разъясню вскоре. Считать рупор и пулю будем на примере советского динамика 3гд31. Почему  именно на нем не знаю, наверное под руки попался. И так, для начала посчитаем прямоугольный рупор, как самый простой в изготовлении. Тут все по пунктам, все значения в миллиметрах:
1)
Высчитываем периметр рупора исходя из частоты Fc

2
)Далее считаем сторону квадрата, для этого результат делим на 4;
3)Считаем площадь устья Sx, сторону квадрата возводим в квадр
ат;
4)Считаем коэффициент расширения

5)
Длину рупора X    \Sx/So ln /\beta \ где So площадь горла рупора.
6)Считаем площадь рупора на заданном расстоянии от горла Sx, это расстояние определяет погрешность, проще говоря подставляем по сантиметру пока не станет ровна \x\   \Sx = So\ell  \wedge \beta X\
7)Находим сторону рупора на расстоянии  \x\ \\sqrt {Sx} \
Пример: настройка рупора для 2гд36  7000 Гц, площадь горла  квадратных 0,00002 метра.
340/7000=0,04857
0,04857/4=0,012142
7000/28=259,259
0,0085^2=0,00007225
Длинна получается 0,007705 метра
Теперь на расстоянии в 1 см
0,001*259,259=0,259259
2,7182818284590452^
0,259259=1,295969

Сторона получается 0,0050911 метра. И так далее.

 Данный расчет скорее всего не корректен. Более точные варианты находяться тут.

Но и этот расчет может дать интересные результаты, проверьте, результат может быть неожиданным!

Теперь расчет пули, о том как я до этого дошел расписывать не буду, скажу только то что форма пули и форма диффузора должна быть одинаковой, то есть вектор диффа должен стоять под углом в 90 градусов к вектору пули. Чтобы удовлетворять этому требованию по формуле 6, при одинаковой бете и одинаковой длине надо разделить площадь горла на неком расстоянии на площадь горла, а потом площадь горла разделить на результат. В виде формулы это можно представить так: \frac{{S0}}{{Sx/S0}}\
Пример: S0=0,000176714; S5=0,00034636059; S10=0,00070685834
0,00034636059/0,000176714=1,9600065076903
0,000176714/1,9600065076903=0.00034636
Ровно такой площади будет пуля на расстоянии в 5 мм, теперь 10
0,00070685834/0,000176714=4,000013
0,000176714/4,000013=0.000706858
Поскольку диффузоры не совсем экспонентны, приходиться считать мгновенное значение, если брать шаг в миллиметр то точность будет достаточной.  Также не забудьте что измерять надо от поверхности диффузора, а не от керна, так же это надо учесть при изготовлении.  Если ход у динамика большой то высоту пули надо увеличить на корень из двух от хода. И еще одна хитрость, пуля не уходит в ноль, это и не надо, делайте высоты такую которую сможете обработать, не надо точить ее в иголку которая будет торчать на десять сантиметров над динамиком, также не надо делать в форме пня. Проще говоря когда будите точить сами поймете где этот самый компромисс.
Расчет пули вышел действительно интересный, косяк вышел когда упрощал формулу, в скором будущем обновлю весь расчет.
И в заключение, эти расчеты достаточно сложны, и требуют точности и внимательности, однако если вы решились на столь сложную конструкцию думаю вы с ними справитесь. Не думаю что кто-то решиться поставить пули или рупора на какие нибудь  S90 ради улучшения качества на какие то проценты. Этот материал рассчитан на опытных пользователей с качественным трактом.
И последнее, расчет немного запутанный, описать все это раза в три сложнее чем написать, так что пишите, помогу с расчетом.

вторник, 29 ноября 2011 г.

сч пропитка 4гд35

Перед прочтением настоятельно рекомендую ознакомиться с этой статьей.

                                                Пропитка широкополосных динамиков.
Что для этого нам понадобиться:
        Сосновая смола;
        Сырая резина (которая используется для вулканизации камер, в шиномонтажке);
        Спирт, можно водку;
        Керосин(в хозяйственном магазине), можно жидкость для розжига;
        Ацетон, тоже в хоз. магазине;
        Бензин, лучше калоша или Аи-95,98;
        Глицерин(в аптеке);
        Две кисточки средней жесткости;
Ватные палочки
Ещё понадобиться усилитель, компьютер естественно и программа генератор.
Итак начнем!
        Нам нужно снять колпаки. Для этого берём ацетон, намачиваем ватку или набираем шприц и хорошенько намачиваем то место где приклеен колпак к диффузору. Даём постаять минут 5 и тихонечко чем-нибудь острым поддеваем. Если колпак не идёт то насильно его тянуть не нужно, а нужно дать постоять ещё немного, если результата нет то ещё намочит ацетоном. Итак слушаем разницу, если у вас музыкальный слух вы её услышите. Сняв колпаки мы исключили компрессию и уменьшили искажения на вч.
Нам нужно размять подвес. Включаем программу генератор на частоте 20 Герц, и смачиваем гофр (подвес) динамика спиртом и шайбу  разведенным в спирте 1:1 глицерином и оставляем его, после того как спирт начнёт подсыхать повторяем процедуру, шайбу не трогаем. Нужно мять часов 10, можно больше. После разминки резонанс понизился с 75 герц до 55, а потом еще до 42, и это без глицирина, его купил позже.

Пропитка сырой резиной. В качестве растворителей следует использовать бензин и ацетон максимальной чистоты. Нужно взять чистую пластиковую 0 бутылку наполнить на 1/4 мелко нарезанными кусочками сырой резины и залить до 1/2 смесью 70% на 30% бензина и ацетона. Затем, нужно выждать не менее 1 суток, чтобы сырая резина набухла и хорошо   пропиталась в растворителе и долить еще до 2/3 бензина. Потом оставить еще на 1 сутки, при этом постоянно ее тряся, вращая и покачивая пока полностью не раствориться. Сырая резина обязательно должен быть густоты «подсолнечного масла» иначе качественное нанесение никак не обеспечено! Первый раз я покрывал тонким слоем гофр и диффузор с заходом на диффузор в 10мм,сушил 5 часов и покрывал следующий слой так же тонко, только без захода на диффузор,третий раз так же через 5 часов был тонко покрыт гофр без захода на диффузор. Что это нам даст? Этим мы заглушим колебания которые идут от диффузора к корзине.  Ниже фото после пропитки резиной. После этого резонанс стал в районе 50 герц

         АЧХ после пропитки резиной, внимание, динамик без оформления, завал до килогерца из-за усилителя, по вч завал от микрофона, он имеет плавный спад 10 Db с 4кгц до 15 кгц

Пропитка смолой. Смолу нужно варить пока не загустеет, затем налить в 2 раза больше керосина(жидкости для розжига), и нагревать до температуры кипения. После того как всё растворится нужно промазывать диффузор от гофра к центру диффузора, а затем с внешней стороны. После того как 1 слой высохнет это около 1 часа, нужно положить 2 слой, а затем ещё через час третий. Катушку нужно тоже промазать, но аккуратно ваткой и тонким слоем. Этим мы увеличим жесткость диффузора и расширим поршневой режим. Ниже фото после пропитки смолой.


                                                 АЧХ после пропитки,  это уже в корпусе:
Если учесть все неравномерности то получаеться практический ровная линия с 50герц до 18 килогерц, с довольно небольшими выбросами. Звук изменился корденально, стало гораздо больше баса и вч, звук чистый, напористый, повыселась микро и макродинамика, сцена стала глубже. После пропитки глицерином резонанс упал до 42 герц, бас стал еще ниже. Но из-за особенности динамика звук попрежнему суховат, это огарчает.
На этом доработка не заканчиваеться. Продолжение следует.
А вот пропитанные 3гдш:

Самодельная акустика 5.1


 ЧАСТЬ 1 в этом новом блоге я хочу вам рассказать как сделать самодельную акустику 5.1 из отечественных динамиков! которая по звуку не будет уступать акустике купленной в магазине!и так приступим я разобрал отечественные телевизоры которые были не годны к работе и вытащил несколько динамиков это пару 5гдш -4 и пару 3гдш-1 хотелось
 хотелось бы еще пару динамиков но будем рады тому  чему есть
и так приступим к работе я начал с тыловых колонок долго думал какие они будут и где то в просторах инета нашел такие чертежи  сам чертеж я не смог щас  найти но размеры я запомнил
115*25*25 оформление ящика оя  тоесть открытый ,в зади стенки не будет !толщина фанеры составила2.5 можно конечно использовать и поменьше просто на тот момент у меня была  только одна!и так все детали напилил по размеру и приступил к сборке вот что получилось
Далее лобзкиом прорезал отверстия для динамиков отверстия делайте как можно ближе друг друг так посоветовал мой хороший друг который в этом хорошо разбирается
   далее промазываем все швы силиконом пластилином или  герметиком  я промазывал
    пластилином





вставляем динамики и смотрим что у нас получилось динамики также предварительно промазываем их пластилином чтоб не было не каких зазоров и прикручиваем на шурупы делаем это очень осторожно
так как еще пару динамиков у меня не оказалось я приступил к сборке фронтовых колонок и как только появиться у меня еще  пару динамиков 5гдш я обязательно соберу еще одну такую же колонку
фронтовые колонки я собрал на динамиках 3гдш-1

чертежи моих колонок были такие 54*20*17 также оформление оя пилим все по размеру как упоминалось выше  и собираем



прорезаем отверстие лобзиком это было не так легко но все таки я это сделал  промазываем все швы и вставляем динамик


все тоже самое проделываем со второй колонкой
и так смотрим окончательный результат получилось даже очень не чего !теперь осталось послушать .звуком я был удивлен он был очень хорошем ,кристально чистым  особенно мне понравилось слушать на них классику !конечно громкости не хватало по сравнению с акуститеческими система например как bbk и тд!но все же для дома это было достаточно!
К отделки колонок я приступлю  не много позже после сборок всех колонок и в следующей  статье я вам рааскажу как я собирал саббуфер на динамике 75гдн  к этой системе.!

продолжение следует!


    отделка




воскресенье, 27 ноября 2011 г.

Самодельная полуакустика-соло

Самодельная полуакустика-соло

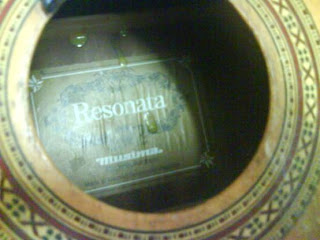

Cвой блог решил начать с простого мануала по переделки старой классики годов эдак шестидесятых, которую не раз чинили об стенку. На всю переделку ушло более двух месяцев. Все последствия ремонтов можно заценить на фото ниже:

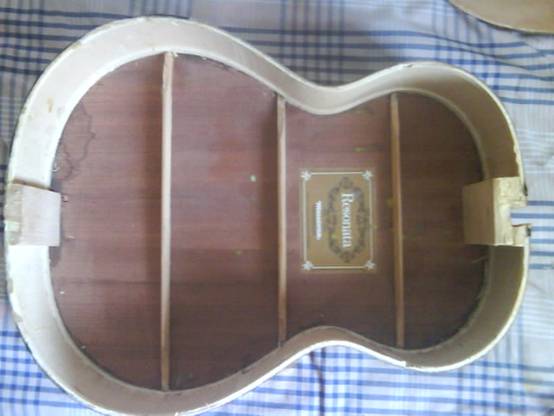

На дальнейших фото виден процесс разборки. Гитарный клей на ура растворяется водой, но некий мастер использовал все клеи которые только смог найти, поэтому треть пришлось отрывать с кишками.







Далее счищаем лак, я на тот момент пользовался шлиф машиной, но так очень медленно, гораздо лучше аккуратно прогревать утюгом и снимать как шелуху. В следующий раз именно так и сделаю. С обечайки и нижней деки лак не снимал, по причине лени.
Затем обрабатываем накладку, тут по пунктам:
1)Шкурится;
2)Натирается парафином;
3)Гладиться утюгом;
4)Прогревается и стирается тряпочкой лишний парафин;
5)Прочищаются пазы канцелярским ножом;
6)Получаем гладкую черную накладку;




Вклееваем клецы, пружины, все что торчит и болтаться, если у кого это все не доклеено. Я клеил на клей "Titebond", что и вам советую. Он конечно дороговат но клеит отменно.




Срезаем часть деки, я срезал 55 мм, так как считаю такую высоту оптимальной. Переклеиваем контробечайку, для вклейки удобнее всего взять прищепки

Укрепляем все что можно, клецы, деку, место крепления бриджа. На гайки клеем ткань, держет крепко. Вырезаем накладку и крепим датчики. Стандартные датчики мне не понравились, звук резкий показался, поэтому поставил три пьезы, маленький большой и средний, большой под бридж, маленький перед, средний за, так я смог передать всю душу гитары.



Ставим все потенцеометры согласно схеме. Очень не хотелось делать из этой гитарки урал (ну в смысле 5 ручек), но мне со всех сторон говорили что все же больше ручек лучше для звука. Нужна была схема темброблока, которая отвечает следующим требованиям: иметь высокое сопротивление; иметь минимальный спад сигнала, относительно плавную регулировку; и самой главное быть пассивной. На разработку ушло больше недели. Можно на фото можно увидеть самодельный переключатель, но я считаю что изготавливать ее нет надобности, поэтому подробно останавливаться небуду.



А вот и законченный монтаж.




Далее все промазываем парафинам и прогреваем феном, гитара-весло сейчас в моде, так что защитим от влаги, да и не будет плавать, в чем я убедился вскоре.

Закрываем заднюю деку, убедившись что все на месте. для усиления ставим еще распорки, в них сверлим отверстия и вставляем чапики-зубочистки, после таких усилений гитара выдержит и удар по балде. Вот сколько всего надо навалить чтоб хорошо приклеить деку

Затем шпаклевка, я беру сухую и замешиваю с ПВА, такая смесь очень крепка и элостична. Потом шкурим-лакируем-шкурим-красим-снова лакируем. Этот этап у меня получился хуже всего, возможно в будующем подправлю.


Гриф, то место на котором играют зашкуриваеться до дерева и парафиниться, по парафину играть намного легче.

Ну вот и подошол к концу наш скромный мануал про переделку гитары в полуакустику. Возможно савсем скоро у меня появиться еще одна классика, буду ужу делать ритм гитару. Вобщем продолжение следует.
А теперь самый интересующий вопрос: во сколько все это обошлось, а обошлось все чуть более тысячи рублей.
