теория и практика твердого рупора

Давно натыкался в сети на эту интересную конструкцию, но по непонятным причинам долго игнорировал. Как то раз взялся изучить вопрос подробнее. Полазив по интернету оказалось что данный вопрос совсем На теории все получалось очень красиво, все в точности повторяет процессы происходящие в обычном рупоре.
Для начала существуют две версии ТР, первая твердый рупор-лабиринт, и вторая твердый рупор-закрытый ящик. Для первого варианта нужен очень солидный динамик, который сможет прокачать обычный лабиринт, да еще и площадью в 3-4 раза меньшей чем площадь диффузора. А считается он просто, для начала считаем лабиринт, не очень большой длинны, примерно метра полтора, а дальше ставим мембраны площадью раза в два по больше чем площадь диффа и радуемся плотному басу.
Вторая конструкция менее придирчива к типу драйвера, вот на ней я и остановился. Теория тут такая, динамик нагружается на массу воздуха в узком канале, тем самым снижается резонансная частота, тут происходит преобразование большая площадь-маленькая скорость в маленькая площадь-большая скорость, уменьшается ход, за счет чего мощность динамика расходуется более рационально. Затем, столб воздуха вырываясь из канала превращается в тороидальное вихревое кольцо, которое в последствии ударяется в мембрану большой площади, тем самым происходит преобразование большая скорость-маленькая площадь в маленькая скорость-большая площадь. Чем не рупор? Самый настоящий рупор, твердый рупор. Обычный рупор работает схожим образом, динамик нагружается столбом воздуха за счет чего ход уменьшается, но увеличивается сила, а потом эта сила трансформируется в большую площадь.
Но это в теории, на практики никакие данные не известны, ни длинна трубы, ни объем задней камеры, ни расстояние от трубы до мембраны, ни объем компрессионной камеры. Все это я решил проверить методом научного тыка. Для этого был взят динамик по имени pioneer TS-W308F, так как он был в наличии. Ниже представлены графики измерений, условия измерений составлены в таблице, номера в таблице соответствуют номерам графиков, графики измерялись в одинаковых условиях при одинаковой подводимой мощности, максимальное звуковое давление условно, оно для сравнения.

1

2

3

4

5

6

7

8

Как видно по графикам в длинной трубе нет ничего хорошего, она только снижает давление. И еще интересный момент, долбили только образцы номер 2 и 7, причем без особой разницы в звуке. Также были проверенны еще два варианта сабов, номер восемь например не имел компрессионной  трубы  в принципе, просто перед динамиком стоит мембрана, это так называемый рупор Шаньгина, но тем не менее толку от него мало. Второй вариант это супер твердый рупор, в нем энергия передается через жесткий поршень, не особо понравилось, не долбит. Давление выдал 86 на 70 герцах и 86,6 на 50.  Вот его график.

Мембрана в данном случаи была весом в 12 граммов на мягком подвесе из тряпки пропитанной силиконом. Эффективная площадь была примерно равна площадь 15 дюймового динамика.
На основании этих экспериментов решил сделать законченную конструкцию. Заодно в целях эксперимента попробовал поставить две мембраны с площадью как у двух пятнашек. Помучашись  с корпусом получилась такая конструкция:

Разница с однамембранным вроде есть, но я четно сказать забыл как звучал одномембранный, но этот вроде по солиднее как то, точно не скажу. Мембраны на этот раз 24 грамма,  также на мягком силиконовом подвесе. Давление на 70-86,4 на 50-86,5. Играет вполне себе нормально, неплохо долбит, не бубнит, для своих целей-озвучивать дискотеки пойдет.
Ну и напоследок сухой остаток. По звуку это совсем не рупор, не отрицаю что у меня драйвер не совсем подходящий, но тем не менее. Звук у него как у хорошо отстроенного фазоинвертора или даже ближе к онкену.  Бас не такой пробивной как у рупора, но зато нет никакого уханья воздуха в канале, все ровно, строго и аккуратно. Основное достоинство это малый размер, при довольно неплохой чувствительности, что делает его идеальной для прокачки тусовок, особенно бюджетных, когда на нормальные рупора нет денег, да и ставить некуда. Хотя конечно можно поставить и домой, особенно если ты любитель послушать дискач да по громче.
Одним словом идея хороша, конструкция в общем тоже, но чтоб получит бас ближе к рупорному нужен хороший динамик, с мощным магнитом, и судя по всему короткой катушкой, также нужны мембраны на гораздо более жестком подвесе. Как по мне, так для громкости самое то, но чтобы ставить его как нч звено хорошей акустики.... Ну уж нет, тут нужен другой подход, например такой:(тихонько сперто с вегалаба)

Эта конструкция практический тоже самое что и супертвердый рупор. Одно отличие, у меня в конструкции площадь мембраны которая стаяла за динамиком и толкала большую мембрану была в шесть раз меньше площади диффузора, а в этой конструкции площадь мембраны примерно равна площади диффа. Почему это так важно и почему в моем варианте исход был не удовлетворительный. Все помнят опыт по физики с двумя поршнями разной площади? Так вот, поскольку площадь диффузора в шесть раз больше площади поршня, то поршень будет создавать в шесть раз меньше силы, но двигаться в шесть раз дальше(вот с этим могу ошибаться), но это при условии что пространство между поршнями не сжимаемо, например там жидкость, но по скольку у нас воздух, он с радостью сожмется и поглотит всю мощьность. Соответственно  поршень равный по площади диффузору, создаст такое же давление как и диффузор. А нагружать диффузор будет уже вторая мембрана на жестком подвесе, а регулировать компрессию можно меняя объем этой самой камеры.... Но все это уже тема для новых исследованный и проверок.

Ремонт сабвуфера

В этой небольшой статье, расскажу я вам как отремонтировать сабвуфер на основе 75гдн своими руками. Проблема заключалась в том, что сильно помялся и порвался колпачок  динамика, так что он стал свистеть и хрипеть. Так что и ремонт был довольно легкий. Саб стоял в багажнике автомобиля, вы сами понимаете что и как мы в него кладем.
Что нам понадобилось для ремонта саба:
1)Ацетон
2)Спитр
3)Клей момент
4)Клей пва
5)Шприц(с ним удобнее)
И так процесс разборки саба. Набираем в шприц ацетон, проходим и наливаем аккуратно ацетон на место склейки. Даем постоять минут пять, постепенно он начинает отклеиваться, прикладываем не большое усилие и снимаем его. Если отходит плохо, наливаем еще ацетон с снова ждем.
Далее растворяем из пва в спирту, пропорции примерно 1:1...1:2. Размешиваем так чтоб масса стала однородной. Затем кисточкой промазываем колпак в 2 -3 слоя с двух сторон, давая  просохнуть предыдущему слою. Окончательно все просохнет через сутки. Заодно можно пропитать и сам диффузор, это прибавит четкости басу, но я выпил весь спирт. Затем берем клей момент или подобный и клеим колпак обратно. Саб готов к дальней работе.
А вот как он играет

Спасибо за внимание.

Секреты английского звука

Притащили мне сейчас колоночку, написано Англия, двухполоска, включил-работает, не скажу что звук нечто, но хорош, тональный баланс настроен идеально, жаль подвес на нч посыпался.
Теперь об динамиках, для начала вч. Это купольник, с очень широким подвесом, все бумага, хотя и очень плотная, на кальку похожа. Высота цилиндра сантиметр, диаметр 5. Катушка диаметром 2см, на медной фольге. Общий вес вместе с шайбой 0,7 грамма. Весь прикол в том что этот пищь может без проблем играть герц от 100-150.

Теперь нч. Диффузор из толстой бумаги с колпачком из пропитанной ткани, с легкостью пропускает воздух. Вес подвижки 34 грамма. Катушка также на медной фольге, намотано 4 слоя в два провода. Ход 3 мм. Центрирующая шайба очень мягкая. Подвес был из тонкого ппу. Динамик изготовлен на корзине от двенашки, но переделан в десятку.

все об акустике и все что связано с ней вы найдете на нашем блоге!

Дорогие читатели нашего блога, у нас к вам есть большая  убедительная просьба! В последнее время, я начал наблюдать большую активность на нашем сайте, и с каждым днем все больше и больше становиться посетителей которые посещают наш сайт, и мне бы хотелось дорогие читатели нашего блога чтоб вы проявляли больше активности на нашем сайте. Первое что мы хотели чтоб вы подписались к блогу, рассказали о нашем блоге на своих страницах и в соц сетях, у кого есть сайты повесели ссылку на наш блог, ведь нам очень важен каждый посетитель! Если вам понравился наш блог, перейдите по нескольким рекламным ссылкам, у авторов не хватает денег на новые проекты!
Недавно у нас открылся форум об акустике. Пока он пуст, но в скором времени потихоньку  мы начнем его заполнять. Если у вас есть какие то предложения или просьбы, оставляйте их в комментариях! До новых встреч!

Динамики на свободном подвесе

В интернете есть сайт, имя которому soundup.ru. В нем очень много внимания уделено динамикам без привычного подвеса, вместо него используют растяжки из бамбука, нити, кольца и тд. Вот и я решил проверить такую конструкцию, уж больно хвалит ее аффтор. Взяв не очень нужный мне динамик и  срезал подвес, звук понравился, потом решил сделать динамик-бабочку, стало хуже. Окончательно определившись с конструкцией, решил применить сей опыт на более лучшие динамики, а в частности  3гдш, когда то пропитанный живицей. Взял скальпель и аккуратно вырезал диффузор и часть подвеса, чтоб получилась эдакая щель, шириной в миллиметр. Затем нужно отцентрировать диффузор на нитях, я взял 6 нитей, свитых попарно, как их располагать видно на рисунке ниже(тут они уже приклеены).

В качестве клея взял клей для дерева Titebond, на вид пав с отвердителем, на звук хорош. Учтите, ните пропитывать не надо! Теперь нити надо натянут, причем чем короче нить тем слабее натяг, для длинных нитей(25мм) выбрал массу груза 45 грамм, для коротких пропорционально меньше. Далее динамик закрепляется магнитом вверх так чтоб грузы свободно весели. Подав на динамик 200 герц центрируем попеременно натягивая нити, когда все точно прихватываем нити термоклеем во второй точке касания нити с корзиной, к первой приклеиваем на тот же клей что и дифф. Когда клей высох, термоклей срезаем. Вот сам процесс центровки, и результат:

Также желательно проклеить силиконом стык между магнитом и корзиной, меньше звона будет.
А теперь о звуке, звук стал гораздо более глубокий, появился воздух, душа, микродинамика на высоте, короче все прошло очень не зря, теперь я знаю чем заняться в скором времени. Но есть одно но, тональный баланс имеет неравномерность в районе 7-10 килогерц, что сильно выделяет шипящие, придавить не получилось, вся прелесть звука пропадает, нужно что-то думать по этому поводу.

Ремонт и доработка ВЧ динамика

Зашел как то раз я в магазин электроники, после покупки всего хлама из списка, спросил есть ли новые динамики. Мне показали два горелых высокочастотника, шелковый купольник с довольно солидной внешностью, да еще и за сущие копейки. Решил взять, мож че хорошое и выйдет, к тому же давно уже ищу недорогие пищалки.

Пришел домой-сразу же за отвертку. Катушка оказалась абсолютно целая, подозрения пали на токоотвод. Немного поработав паяльником и клеем катушка была возвращена к жизни.

Заодно решил немного подправить звучание, без каких-либо кардинальных изменений. Ну во первых удалить магнитную жидкость, я делал это тряпочкой и полоской гибкого пластика. Затем нужно добавить наполнителя на керн, хороший вариант войлок миллиметра три, или тряпичная салфетка в два слоя. Сверху можно добавить немного ваты, но мне такой вариант не особо понравился и я налепил вместо ваты еще кружок чуть меньше диаметром.

Ну и напоследок нужно убрать линзу, тут можно просто аккуратно сточить ее напильником.

В итоге получился вполне нормальный высокочастотник за очень скромную цену.

доработка саба

Многие знают какой скверный звук у дешевых автосабов, ни динамики, ни атаки, один гул. Кто пытался поставить такой саб дома быстро разочаровывались, особенно если использовать его для музыки, а не делать вечеринки. В похожую ситуацию попал и я. Когда то давно купил сдуру голову Pioneer-TS-W308F. Акустикой тогда только начинал заниматься, про параметры ТС не задумывался, просто купился на большой размер и солидный внешний вид, да и деньги под руку попались. Почти пол года я ходил вокруг да около, доделал расчеты, присматривал оформление, и в итоге выпилил ящик зя 150 литров. Каково же было мое разочарование при включении когда я не услышал желаемого напористого баса, я накрутил громкость по больше, почти под сотню ватт, но тоже ничего. Дифф ходил ходуном, но баса не было, как будто колонки от телефона играют. С тех пор раз за разом строил все новые оформление, фи звучал не очень внятно, боле менее за басил банпасс шестого порядка, общий объем под сотню литров. В в конце концов я нашел ему достойное оформление, но это уже другая история.  И вот спустя несколько лет я решился на доработку, не кардинальную чтоб от дина родным остались корзина и магнит, а поверхностную, чтоб немножко скорректировать параметры. Доработка заключается в снижении массы подвижной системы, о чем я сейчас и расскажу.
Для начала перечень основного инструмента и материалов:
 1)Пару отверток, ножик, шило
2)Плоскозубцы, кусачки, пинцет
3)Дремель/напильники/надфили
4)Ножницы
5)Зажигалка/горелка(не газовая плита)
6)Клей пва, момент, супер клей
7)Салфетка, бинт
8)Пластиковая бутылка, лампочка
9)Наждачка
10)Паяльник
Далее по порядку:
1)Шилом и отвертками аккуратно отрываем крышку с лицевой стороны диффузора, скорее всего она от этого сломается, нестрашно, она нам больше не нужна.

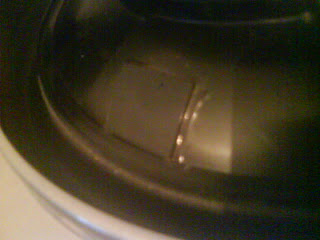

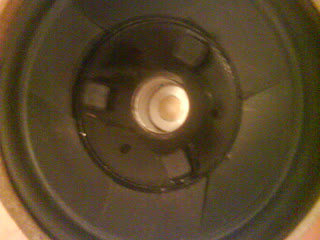

2)Крышка держалась на трех столбах которые хорошо видны на фото, срезами лезвием тоже аккуратно, заодно срезаем все выступы пластмассы которые только попадаться. С зади диффузора приклеен кусок резины, зачем-неизвестно, заодно срезаем кольцо жесткости по краю диффа. Также есть бортик там где была крышка, его тоже удаляем, заодно выковыриваем от туда пародию на клей.
3)Зашкуриваем все получившиеся технологические отверстия в диффузоре.
4)Вырезаем из пластиковой бутылки полоски пластмассы размером чуть по больше чем отверстия. Зашкуриваем и приклеиваем на дырки в диффузоре на супер клей с содой. Клеить надо без просветов и щелей по обе стороны, клея и соды не жалеть, но и не допускать потеков. После высыхания все шкурим до такой степени чтоб излишков клея не было.
5)В районе катушки можно заметить немалую кучу клея на который клеили проводники. Это не тот клей что держит катушку, его просто налили! Прогревая его паяльником аккуратно удаляем лишнее пинцетом, не порвите только выводы от катушки.
6)На место сломанной крышки нужно изготовить новый колпачок, для этого заворачиваем лампочку в пакет и натягиваем на него слой бинта(у меня катушка два дюйма, так что лампочка как раз, если у вас другие размеры катушек и колпачков то можно использовать и другие подходящие объекты, я использовал однажды сливы и даже арбуз). Бинт пропитываем тончайшим слоем супер клея, так чтобы он пропитал только нити и не образовывал пленки. Сушим. Когда высохло снимаем и обрезаем лишнее, должен получиться прочный каркас, при этом не являющийся преградой для воздуха. Очень хорошая вещь для зашиты от пыли в маломощный системе, или для динамика без отверстия в керне. Но у нас могучий автосаб с вентилируемым керном, так что надо этим пользоваться и заглушить колпачок. Для этого на всю туже лампочку в пакете намазываем тонкий слой пва и кладем сверху салфетку. Салфетку тоже смазываем клеем и надеваем проклеенный бинт. Снова клей и снова салфетка, теперь все хорошенько притрамбовываем и оставляем сохнуть. Когда все подсохло подрезаем лишний края и готово.
7)Затем разбираем сам динамик, прогревая корзину по месту склейки поддеваем нужный участок пинцетом и так по всему периметру. С шайбой я еле справился с помощью плоскогубцев. Не забываем от паять токооводы.  В глаза сразу бросается очень мощная катушка в три сантиметра в высоту, так и хочется перемотать на три слоя, но  не в этот раз.

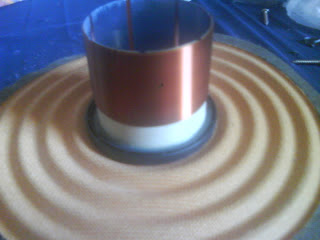

После разборки видем в районе крепления катушки к шайбе пластиковое кольцо. Оно вклеено на эпоксидку и держит шайбу. Само кольцо нужно сточить, а вот эпоксидку трогать нельзя. Хорошо что эта грань довольно широка и хорошо заметна.
8)Дифф облегчили, вырос резонанс, оно нам надо? Мне лично нет, шкурим шайбу, до какой степени не скажу, чтоб стала по мягче. Если шайба и без того очень мягкая то шкурим подвес.
9)Ну все, можно собирать, вклеивать колпачок и  мереть параметры. Центрировать можно фотопленкой, или бумагой, лично я собираю на слух подавая синус.
Если измерение параметров не по зубам можно воспользоваться заводскими. Вот только они изменились немного после манипуляций. Но нестрашно, все считается, и нам в этом поможет пятый бас бокс. Чтобы можно было посчитать параметры нужно знать резонанс динамика после снижения массы и после размягчения.  Меряется резонанс просто, ставим последовательно с динамиком резистор в районе 50 ом и вольтметр переменного тока на контакты динамика. Выставляем напряжение около вольта, без разницы, и ищем частоту при которой будет максимальная напруга. Это и есть резонанс. Открываем басбокс и вписываем в окошки заводские параметры, а в частности Bl, Qms, Sd, Vas, Re и в колонку Fs вписываем намеренный резонанс, получаем кучу параметров, но они не нужны, стираем все кроме того что вписывали и нового Mms. Меряем резонанс после размягчения и вписываем в окошко Fs. Также нужно удалить то что в окошке Vas, жмем рассчитать и вот они новые параметры динамика. Я скинул массу диффа с 130 граммов до 83, также уменьшил добротность с 0,8 до 0,55, и поднял чувствительности на 3 дб. Считаю результат удачным. Такой способ может помочь многим автосабам. Кстати, в результате того кто колпачок  теперь закрытый, 100% компрессии из под катушки уходит  в отверстие в керне, повышается вентиляция катушки, так что смело можно приплюсовать еще ватт 50-70 к максимальном мощности. Удачи в доработке.

рупорный мид бас по мотивам JBL 4512

Попался мне однажды двенадцатидюймовый широкополосник про-аудио, горелый. Перемотал. Параметры восьмикилограммовый магнит, катуха высотой с зазор, то есть сантиметр, довольно мягкий подвес, резонанс 32 герца Мощность ватт 200. Решил сделать на нем мощную мид-сч секцию, а для большей убойности поставить его в рупор. Выбрал экспоненту. Расчет производил по методике описанной в статье про плоский рупор. У меня была ограниченна длинна, всего 45см, зная площадь горла подбирал методом научного тыка площадь горла. Остальные размеры подгонялись под размеры пиломатериала. Объем задней камеры получился литров 60. Собирался ящик на акриловый герметик и саморезы из дсп 18мм.  Раструб выгибал из из отпаренного двп. Для жесткости каждую половина раструба снабжена двумя распорками. Стыки рупора и стенок изнутри промазаны акрилом, а снаружи силиконом. Да зачем все рассказывать, при сборке и так будет понятно что проклеить а что укрепить. Для большей солидности покрасил ящик в черный цвет.
Теперь о звуке. Полоса получилась 200-2000, нужен саб. Бас убойный, пробивает на сквозь, скорость потрясающая, рядом долго не устаиш, начинает тошнить, после не особо продолжительного прослушивание электронной музыки было ощущение что дали под дых. Поставил классику, увертюра вильям телл, когда вошло тутти, по мне как табун лошадей промчался. На дальнобойность не проверял, на мощность в принципе тоже, то что слушал было ватт 30 всего. Ни чуть не пожалел что собрал, всем советую.
Оригинальная статья тут  http://hornplans.free.fr/4512.html

самодельный высокочастотник

Замахнулся я как то раз на про акустику, не в смысле качественную, а очень мощную и дуракоустойчивую, тусовки прокачивать. Для начала собрал мид дудку с полосой 200-2000(потом и про нее расскажу). Поскольку верхний диапазон не устраивал даже самых тугоухих слушателей пришлось ставить вч драйвер. Требований к нему было немного, чтоб тянул до 15 где то, орал как можно громче, и самое главное не убиваемость. Порывшись под кроватью нашел мс от какого то лопуха, диаметр керна 25мм, ширина зазора миллиметр и высота флянца 3,6мм. Конечно это не самое оптимальное, но под мои требования вполне подходит. Катуху намотал на фольге 0,05, два слоя по 18 витков, проводом 0,2мм, сопротивление вышло около двух омов, как раз под стать дудке. Мембрану по началу пытался сделать из пенопласта-не вышло, наверное пенопласт плохой, или неправильно делал. Потом на глаза попалась мембрана от старого пища, дюймовая, прорезиненная ткань. Короче поставил ее. В последствии из-за недостаточной жесткости промазал мембрану пропиткой из живице, вроде помогло. Ну а теперь о том что вышло, а вышла довольно вменяемая пищаль, с диапазоном по ниже килогерца(ниже не интересовался) и до 10 по верху. Чуйка приличная, вроде хватает. Ниже приведено три графика ачх, 1)до пропитки; 2)после пропитки; 3)после пропитки и с рупором. Скорее всего к ней(или даже заместо нее) придется делать пьезо супер виттеры, пока не решил, потом видно будет.
